本儀器適用于按《鉆孔灌注樁施工規程》（DBJ08-202）和《地基基礎設計規范》（DGJ08-11）施工的水下砼灌注過程中的標高定位。
該儀器的自動化程度高、響應速度快、測試結果可靠、報警及時，使施工者能對砼灌注標高進行精確控制。這樣既可克服砼資源的嚴重浪費、降低基礎開挖的難度、減少工程項目的施工成本和項目建設成本，又能減少掩埋處理多余混凝土棄塊的環境污染。

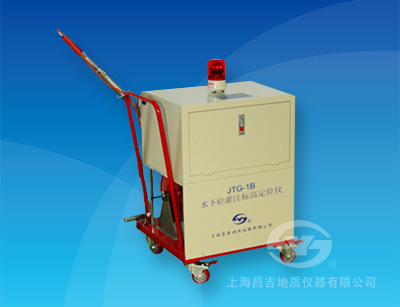

JTG-1B型水下砼灌注標高定位儀是在JTG-1A型基礎上，把儀器整合在一輛特制的小車上，使操作更趨方便實用。
一、主要技術特點
1、本儀器由地面儀器和井下探管等組成，地面儀器集成在一個小車上，移動方便。
2、采用先進的計算機技術，自動完成對信號的采集、分析、計算和處理，數據采集準確、響應速度快、自動化程度高、測試結果可靠。
3、采用聲光報警的方法，使操作者能對砼灌注的預定位置進行有效的判斷和控制，解決了在鉆孔灌注樁水下砼灌注過程中砼灌注標高長期無儀器監測的問題。
4、本儀器可選配筆記本電腦及本公司開發的相應軟件，用于對測量值進行實時曲線監測和數據儲存，以供用戶現場分析研究和室內數據曲線回放之用。
二、主要技術指標和參數
1、預定位置范圍： 0m～30m；
2、預定位置誤差： ±0.3m；
3、井下探管外形： Φ50mm×980mm；
4、井下探管重量： 7.5kg；
5、使用條件：
(1) 環境溫度 地面控制儀 -10℃～50℃；
井下測量探管 0℃～40℃；
(2)相對濕度 地面控制儀 ≤90%；
6、工作電源： AC220V±10%、50Hz、20W；或不間斷電源 (AC220V正弦波)；
7、測量方式： 定點實時采樣。
