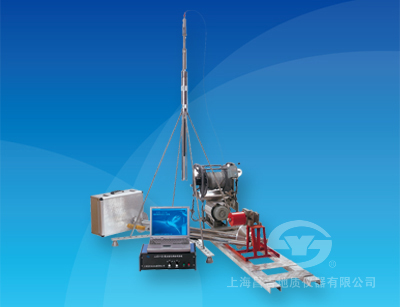

本系統主要用于鉆孔灌注樁的成孔質量檢測。全套設備包括井徑、沉渣、垂直度的測量探頭及
絞車、電纜、井口滑輪等主要部件。主機采用筆記本電腦和便攜式打印機。檢測時可實時顯示各項檢測數據和曲線，并將這些數據存儲并打印輸出?？煞奖愕木幹茩z測速報和成孔質量檢測報告，資料的存儲和處理方便、快捷，可以大幅度地提高工作效率和質量。
一、主要技術特點
1、采用計算機技術和配套專用軟件，實時顯示處理各項檢測數據和曲線，快速繪制成孔質量檢測報告。
2、測試準確，使用方便，工作效率高。
3、生產十余年來，在全G各地重大工程中得到廣泛應用，并遠銷海外，深受好評。
二、主要技術指標和參數
1、孔徑測量范圍：
標準配置： Ф500mm～Ф1600mm （JJY-2型）。
用戶選擇配置： A、在標準配置下，測量腿安裝200mm的擴展腿，測量范圍可擴展**2000mm；
B、Ф1500mm～Ф2500mm （JJY-5型）；
C、在用戶選擇配置B下，測量腿安裝770mm的擴展腿，測量范圍可擴展**2800mm。
2、孔徑測量誤差： ±15mm（JJY-2型）；
±25mm（JJY-5型）。
3、井徑儀供電電流：10mA。
4、井徑儀靈敏度： ≥100mV/10cm （供電電流10mA時）。
5、電纜長度： 100m（**長可配125m）。
6、電纜拉力： 0.35t （拉斷力 0.65t）。
7、備有速報和檢測報告的標準格式供選用。
8、筆記本電腦容量大，可滿足存儲資料的各種要求。
注：（1）備有速報和檢測報告的標準格式供選用。
（2）筆記本電腦自備。
