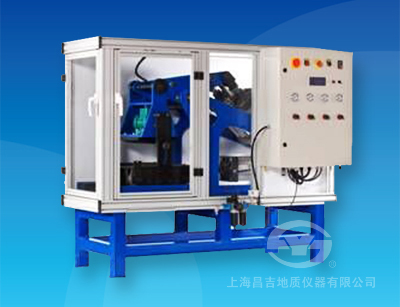

本儀器是根據中華人民共和G行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的相關規定，采用氣動加載工作方式，適用于將熱混瀝青材料并模擬現場情況制作瀝青試件，試件可用于做車轍試驗，切成柱體或取芯后可用于間接拉伸和殘余應變?cè)囼?yàn)。本儀器可按歐標或G標要求規格制作瀝青試塊，
本儀器經交通部公路工程檢測儀器計量檢定站校驗，試驗數據與同類原裝進口設備一致。性能穩定，工作可靠。
一、主要技術特點
1、采用日本三菱PLC作為控制系統的核心，安全，可靠，穩定。本系統具有完善的自我保護功能，具備在復雜工況環境下長期工作的能力。
2、選用日本三菱觸摸屏作為人機對話窗口，操作界面清晰可視性好，采用中英文雙重界面。設定操作參數簡單，實時顯示工作過程相關數據。
3、振動碾壓方式，采用日本松下變頻器，可在（0～50）Hz間任意改變振動頻率，仿真現場振動碾壓。
4、扇形鋼滾輪碾壓，碾壓速度可調控，操作者可以選擇和設定每分鐘碾壓次數。
5、輪碾成型機模具尺寸為：300mm×300mm，300mm×400mm，305mm×300mm，305mm×400mm模具厚度尺寸：（50~120）mm，根據用戶的要求制作，適合于車轍儀使用。
6、**大壓實載荷55KN，等效于現場**大靜態碾壓滾輪。
7、通過4個調壓閥旋鈕，操作者可以調整和設定壓實載荷水平。
8、安全防護門。打開三個防護門中的任意一個防護門，設備斷氣、斷電，保護操作者安全。
9、試件可做車轍試驗，切成柱體或取芯后可做間接拉伸和殘余應變?cè)囼?yàn)。
10、人性化設計，模具的插入和取出方便。
二、主要技術參數及指標
1、總 功 率： 300W
2、電 源： AC220V、50/60Hz
3、**大輪碾載荷： 55kN
4、碾 壓 行 程： ±150mm
5、碾 壓 速 度： 可調，**大每分鐘10次
6、試 件 板 厚： 50mm ~120mm，可調
7、振 動 頻 率： 0Hz ~50Hz，可調
8、壓 縮 空 氣： 0.6MPa ~0.8MPa，700升/分
9、機器外形尺寸： 1780mm×950mm×1550mm
10、機 器 重 量： 約750kg
