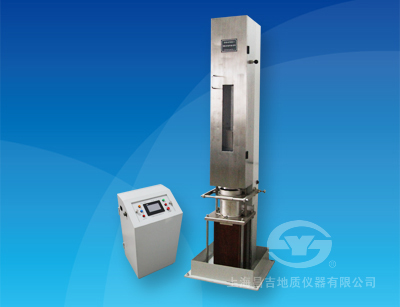

SYD-0702A-1馬歇爾電動擊實儀是瀝青混合料馬歇爾試驗中試件成型的專用設備，適用于瀝青混合料馬歇爾試驗（JTJ/E20 -2011）標準。儀器由機械傳動與控制儀表二部分組成，機械傳動機構為電機、減速機、鏈條驅動。以單片機微處理器為控制核心，配以4.3吋彩色帶觸摸顯示屏。具有實時時鐘、環境溫度檢測顯示。并配有常用按鈕方便日常操作。
一、主要技術特點
1、儀器主要部分采用新型電鍍工藝，金屬亞光，硬度高，抗磨耗，經久耐用。
2、采用電動控制方式實現重錘自動提升、自鎖，啟動按鍵即自動提升，自動停止，自動復位，為操作者減輕工作強度，簡化工作程序。
3、本儀器一機兩用，既適合Φ101.6mm×63.5mm圓柱體試件的成型，也可用于Φ152.4mm×95.3mm大型圓柱體試件的成型。
4、電氣控制采用大屏幕彩色觸摸屏技術，另設按鍵控制，雙重保險，操作方便，控制準確。
5、具有模具精確定位、擊實試驗模具鎖死機構，儀器操作安全可靠。
6、可以設定擊實次數，實現自動擊實技術，另設有專用調試按鈕，不僅方便調試，也方便自檢
7、設計有自動急停按鍵，緊急情況及任何時刻，需要停止儀器工作時，按動急停按鍵儀器即停止工作。
二、主要技術參數及指標
1、重錘1： 4536g±9g（Φ101.6mm×63.5mm試件）
2、重錘2： 10210g±10g（Φ152.4mm×95.3mm試件）
3、重錘落差： 457mm±1.5mm
4、擊實速度： (60±5)次/min
5、擊實次數： (0~999)次
6、層壓木塊擊實座： 457mm×200mm×200mm
7、水泥混凝土底座： 120mm×460mm×480mm
8、脈沖測量范圍： (0~1000)次
9、溫度測量范圍： (20~70)℃
10、升降電機功率： 0.01KW
11、彩色觸摸顯示屏： 480x270
12、電源電壓： AC220V±10% 50HZ
13、電動機功率： 370W
14、外形尺寸： 1950mm×540mm×540mm
15、整機重量： 約180kg
三、選購件
1、試件專用脫模器
2、瀝青混合料拌和機：SYD-F02-20自動混合料拌合機（推薦）
