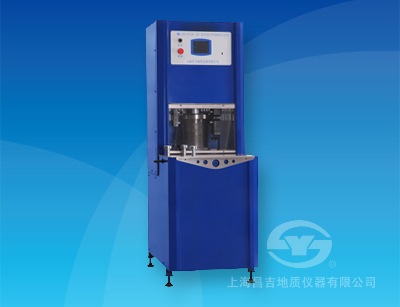

本儀器是參照中華人民共和G交通行業標準JT/T 724-2008《旋轉壓實儀》、JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0736-2011《瀝青混合料旋轉壓實試件制作方法（SGC）》規定的要求，及美G材料實驗協會ASTM D6925標準、美G各州公路與運輸官員協會AASHTO T312標準等，并吸收了各G旋轉壓實儀的先進技術，博采眾長而設計制造的。適用于用電氣動式旋轉壓實法成型φ150㎜或φ100㎜(另行選購)瀝青混合料、乳化瀝青及冷再生混合料圓柱體試件的壓實成型，以供實驗室進行瀝青混合料物理力學性質的試驗。

一、主要技術特點
1、采用高硬度優質鋼作為框架，確保精確的角度控制。
2、電氣動式伺服控制調節。
3、彩顯觸摸控制系統，可直接與計算機連接，通過接口微機可顯示各種曲線圖表，并與觸摸屏實現無擾連接，共同對儀器實施控制。
4、可輕松設定旋轉壓實角度、壓實壓力、旋轉速度、旋轉次數等測試參數。
5、壓實過程中能測量并實時顯示試模旋轉的角度、壓實壓力、試件壓實度、旋轉次數等重要參數。
6、對壓實實驗結果進行保存、繪圖、打印等操作。
7、二種操作模式完成壓實實驗：⑴ 預設旋轉次數，⑵ 預設指定高度。
8、接口配置：1個USB接口、1個RS232接口。
9、一體化內置脫模器。
10、可對試模旋轉工作室進行加熱保溫（選配）。
11、可用于乳化瀝青及冷再生混合料的壓實實驗。


二、主要技術參數及指標
1、旋轉壓實位移范圍：   (0~250)mm。
2、成型試件高度范圍：   (50~170)mm。
3、旋轉壓實位移精度：   小于0.10mm。
4、旋轉壓實角度：       (0~2)°、±0.02°可調，出廠時設置為1.16°±0.02°（內角），可定制更大角度。
5、旋轉壓實壓力：       (0~1000)kPa±3%可調，出廠時設置為600kpa±2%，可定制更大壓力。
6、旋轉速度：           (30±0.3)r/min，可定制連續可調轉速。
7、旋壓次數：           (0~999)次。
8、位移測量：           (0~220)mm。
9、試模尺寸：           標準配置Φ150mm，可訂做Φ100mm。
10、施加壓力方式：      氣動。
11、整機的外型尺寸：    900mm×700mm×1800mm(長×寬×高)。
12、儀器外包裝尺寸：    1000mm×800mm×1950mm(長×寬×高)。
13、模具重量：          7.5kg。
14、整機重量：          400kg。
15、工作電源：          AC（220±5%）V、50Hz；整機功耗1000W。
16、氣源要求：          壓力不低于1.3Mpa，容積60升，12kg啟動。
