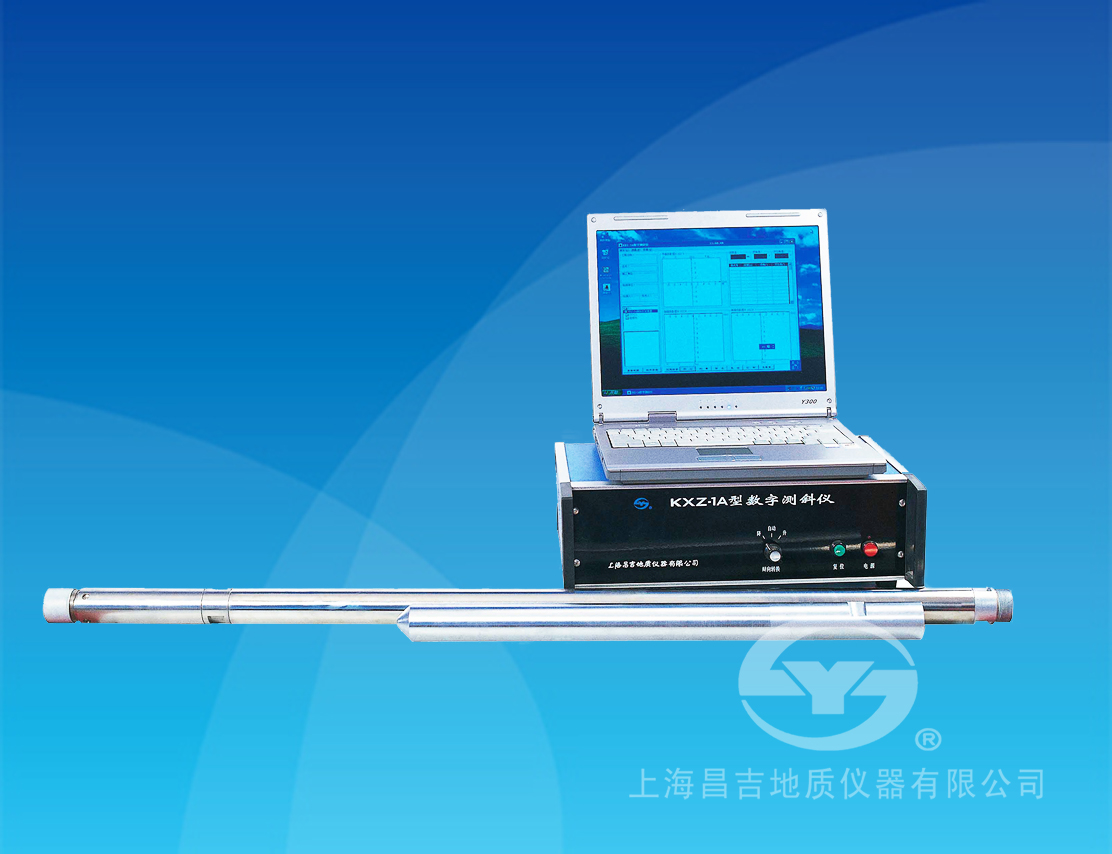

KXZ-1A型數字測斜儀是一種新型的高精度數字井斜測量儀器，用于垂直或定向井（孔）的頂角和方位角的高精度測量，也可用于定向鉆孔控制頂角、方位角和工具面向角的高精度測量，同時準確地測量鉆孔深度等參數；廣泛應用于工程、水文、油田、煤田、地質等測井*域孔徑大于40毫米的鉆井頂角和方位角的測量。
一、主要技術特點
1、采用高精度兩維頂角測量傳感器、三維的集成地磁場測量傳感器，能精確測量鉆孔的頂角和方位角。
2、采用三維的集成地磁場測量傳感器測量地磁場信號，通過慣性導航系統的方式建立方位角數值計算數學模型，測量計算方位角。
3、應用現代數字信號處理技術、現代通信編碼長線傳輸技術，數據傳輸可靠，抗干擾能力強。
4、測點深度間隔及測點數可任意選擇，測量數據自動記錄儲存，測量效率高。
5、實時記錄日期、時間，現場打印測量結果。
二、主要技術指標和參數
1、測斜深度： ≤1200米；
2、參數參量范圍與精度： 頂角測量范圍： 0O～50O；
頂角 0O～20O時： 測量精度為?0.1O；
頂角20O～50O時： 測量精度為?0.2O；
方位角測量范圍： 0O～360O；
頂角 1O～3O時： 測量精度為 ?3?；
頂角3O～50O時： 測量精度為?1.5O；
具面向角測量范圍： 0O～360O 可選參數)；
測量精度為： ?1.5O；
3、測量方式： 定點測量，測點深度間隔及測點數任 意確定；
4、工作電源： AC220V±10% /50Hz；
5、地面控制單元： 外型尺寸： 385㎜×300㎜×240㎜；
重量： 8㎏；
6、測斜探管： 外型尺寸：Φ40㎜×1600㎜；
重量： 7㎏。
