本儀器是專為測量水平鉆孔的傾斜角和方向而研制的新型裝置。本儀器采用了新穎的高精度傳感器和計算機技術，其性能大大優于一般的水平測斜儀器，可廣泛應用于礦業、水利、鐵道、建設等部門的地質工程、施工、檢測中非磁性巖層中的水平孔測量。

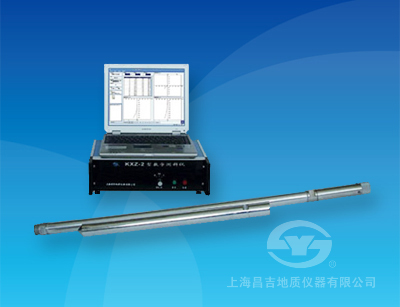

本儀器由筆記本電腦(自備)、地面控制單元、測斜探管三部分組成；采用數據編碼長線傳輸技術、電纜傳輸數據準確可靠；高性能傳感器測量結合數字信號處理技術，測量結果精度高、穩定性好；由RS-232串行口直接將數據上傳**筆記本電腦，顯示清晰、直觀的測量數據及平面、剖面、側面投影圖并存儲測量數據；連接彩色噴墨打印機可打印A4版面測斜數據、平面、剖面、側面投影圖及空間軌跡圖。
一、技術指標
|
1、測斜深度： |
≤1200米。 |
|
2、參數參量范圍與誤差 |
頂角測量范圍：-60～60°，誤差為±0.1° ；
方位角測量范圍：0～360°，誤差為±1.5° ；
工具面向角測量范圍：0～360°， 誤差為±2.0°(備選參數) ； |
|
3、測量方式： |
定點測量，測點深度間隔及測點數任意確定 ； |
|
4、工作電源： |
AC 220V±10%，50Hz ； |
|
5、地面控制單元工作環境： |
溫度：-10℃～50℃ ；
相對濕度：≤85% ； |
|
6、測斜探管工作環境： |
溫度：0℃～55℃ ；
耐壓：≤15MPa ； |
|
7、地面控制單元 |
外型尺寸： 385×300×240(mm) ；
重量： 8(kg) ； |
|
8、測斜探管 |
外型尺寸： Φ40×1600(mm) ；
重量： 7(kg) ；
|
|
9、記錄方式： |
實時記錄日期、時間，打印測量結果 。 |
