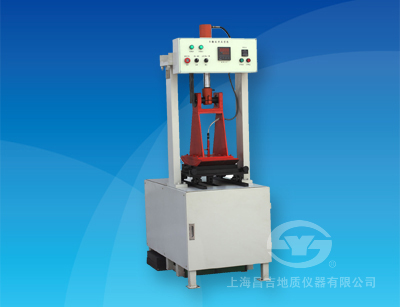

本儀器是根據中華人民共和G行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0703-2011《瀝青混合料試件制作方法（輪碾法）》規定的要求設計制造的，主要用于車轍試驗時對瀝青混合料試驗做碾壓成型，也適用于瀝青混合料其它物理、力學性能試驗的碾輪法試樣制作。
一、主要技術特點
1、本儀器為落地式結構，可做試模規格300㎜×300㎜，高度的變化量在30㎜～100mm的范圍內，可任意調整。
2、安裝試模的夾緊機構先進，使用方便，安全可靠。
3、試模安裝在小車上后，能自動對中，無須任何調整。
4、點動小車，可以讓小車停到任意位置。
5、小車的碾壓次數可任意設定，并可隨時記錄碾壓次數，當實際碾壓次數達到設定值后，碾壓自動停止。
6、碾壓溫度根據試驗要求可任意設定，當實際溫度達到設定溫度后，自動停止加溫，并準確顯示溫度數值。
二、主要技術參數及指標
1、試模規格： 300mm×300mm×（30㎜～100mm）；
2、試模車行程： 300mm；
3、試模車運動速度： 6次往返/分鐘；
4、試模高度變化值： 30㎜～100mm；
5、碾輪壓力： 0kN～20kN內，可任意調整；
6、碾輪規格： 半徑為500mm，寬度為300mm；
7、碾輪預熱： 20℃～200℃，可任意設定（通常設定為100℃）；
8、碾壓輪線壓力： 300N/cm；（碾壓輪寬為30cm，故正壓力應為9kN ）；
9、整機外型尺寸： 1750㎜×1216㎜×640mm；
10、整機重量： 500kg；
11、工作電源： AC380V、50Hz，3000W（三相四線制、帶零線）。
